弧形交叉滾柱導軌

MVRG2系列

產品型號:MVRG2系列
產品價格/交貨天數/最少訂購量:來電洽詢
短行程微小型LM導軌,它是一種高剛性、高精度的有限型式的弧線運動導軌。採用以V字型為弧線軌道槽的兩根滑軌間,放入圓柱型的滾子作為弧線導軌,因為滾子正交排列,所以它可承受來自不同方向的負荷。因摩擦抵抗力微小、無噪音、高剛性、高精度,即使在高速下也能安定作動。廣泛應用在精密儀器設備,如光學儀表、光學工作台、裝卸設備等各種選擇。
(如以上敘述有異或需洽詢,請來電或EMAIL至敝司,將有專人為您服務!!)
產品詢問

型號表

型號 旋轉範圍 滾柱外徑
(mm)
滾柱數量 主要尺寸
(mm)
基本額定負荷 下載
D Z A θ C
(N)
Co
(N)
型錄 2D圖
MVRG 2040 50- 7Z ±10° 2 7 15 43 802 807
MVRG 2050 50- 9Z ±10° 2 9 15 60 1031 1037
MVRG 2050 68- 9Z ±10° 2 9 15 43 1031 1037
MVRG 2060 60-12Z ±10° 2 12 15 43 1176 1464

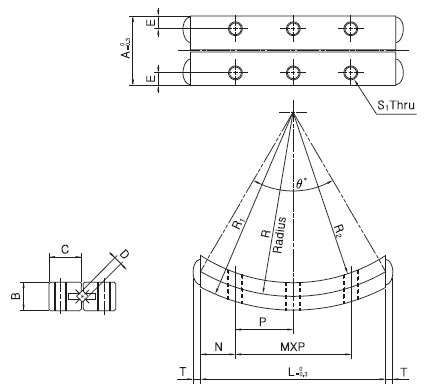

尺寸圖 / 規格表
