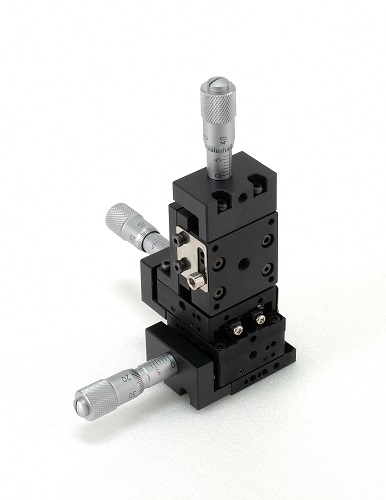

手動精密滑台XYZ軸

S3V系列

產品型號:S3V系列
產品價格:請來電洽詢
交期天數:請來電洽詢
最小訂購量:請來電洽詢
手動精密滑台種類眾多,分為交叉滾子導引滑台、線性滾珠導引滑台及鳩尾槽式滑台等等,其材質及應用上固然有分但用於精密移動裝置、光學實驗之精密量測、精密微調、各種生產機械、檢查裝置、精密定位及定量移動等等。皆有微調器做調整之功能,而微調器大多作為左側(L)、右側(R)、中間(C)。
(如以上敘述有異或需洽詢,請來電或E-MAIL至敝司,將有專人為您服務!!)
產品詢問

型號表

型號 分厘卡位置 台面尺寸
(mm)
行程範圍
(mm)
承載荷重 材質 下載
XY Z 型錄 2D圖 3D圖
S3V-25L 25×25 ±3 ±3 0.5 鋁合金
S3V-25R 25×25 ±3 ±3 0.5 鋁合金
S3V-25C 25×25 ±3 ±3 0.5 鋁合金
S3V-4016L 40×40 ±6.5 ±6.5 1 鋁合金
S3V-4016R 40×40 ±6.5 ±6.5 1 鋁合金
S3V-4016C 40×40 ±6.5 ±6.5 1 鋁合金
S3V-4018L 40×40 ±6.5 ±6.5 1 鋁合金
S3V-4018R 40×40 ±6.5 ±6.5 1 鋁合金
S3V-4018C 40×40 ±6.5 ±6.5 1 鋁合金
S3V-6018L 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6018R 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6018C 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6020L 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6020R 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6020C 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6024L 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6024R 60×60 ±6.5 ±6.5 2 鋁合金
S3V-6024C 60×60 ±6.5 ±6.5 2 鋁合金
S3V-80L 80×80 ±12.5 ±12.5 5 鋁合金
S3V-80R 80×80 ±12.5 ±12.5 5 鋁合金
S3V-80C 80×80 ±12.5 ±12.5 5 鋁合金
S3V-100L 100×100 ±12.5 ±12.5 5.5 鋁合金
S3V-100R 100×100 ±12.5 ±12.5 5.5 鋁合金
S3V-100C 100×100 ±12.5 ±12.5 5.5 鋁合金
S3V-12025L 120×120 ±12.5 ±12.5 6.5 鋁合金
S3V-12025R 120×120 ±12.5 ±12.5 6.5 鋁合金
S3V-12025C 120×120 ±12.5 ±12.5 6.5 鋁合金
S3V-12050L 120×120 ±25 ±25 6.5 鋁合金
S3V-12050R 120×120 ±25 ±25 6.5 鋁合金
S3V-12050C 120×120 ±25 ±25 6.5 鋁合金
