MVR系列

MVR4系列

產品型號:MVR4系列
產品價格:來電洽詢
交貨天數:來電洽詢
最少訂購量:來電洽詢

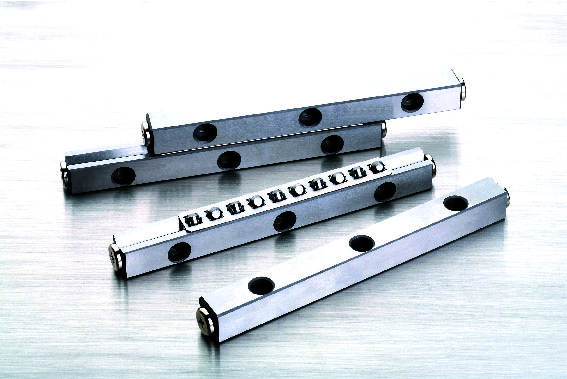

交叉滾柱滑座,它是一種高剛性、高精度的有限型式的直線運動導軌滑座。
採用以V字型為軌道槽的兩根滑軌間,放入圓柱型的滾子作為直線導軌,因為滾子正交排列,所以它可承受來自不同方向的負荷。因摩擦抵抗力微小、無噪音、高剛性、高精度,即使在高速下也能安定作動。
此產品之交叉滾子夾於工作台及基座之間,其防止交叉滾子散落,但工作性能仍為直線運動導軌。
廣泛應用在精密儀器設備,如光學儀表、光學工作台、裝卸設備等各種選擇。
(如以上敘述有異或需洽詢,請來電或EMAIL至敝司,將有專人為您服務!!)

產品詢問

型號表

型號 最大行程
(mm)
主要尺寸
(mm)
基本額定負荷(每個滾柱) 下載
組合尺寸 A 組合尺寸 W 組合尺寸 Lo Da Cz
(kN)
Coz
(kN)
型錄 2D圖
MVR4- 80x 7Z 58 22 11 80 4 0.764 0.637
MVR4-120x11Z 82 22 11 120 4 0.764 0.637
MVR4-160x15Z 106 22 11 160 4 0.764 0.637
MVR4-200x19Z 130 22 11 200 4 0.764 0.637
MVR4-240x23Z 154 22 11 240 4 0.764 0.637
MVR4-280x27Z 178 22 11 280 4 0.764 0.637
MVR4-320x31Z 202 22 11 320 4 0.764 0.637
MVR4-360x35Z 226 22 11 360 4 0.764 0.637
MVR4-400x39Z 250 22 11 400 4 0.764 0.637
MVR4-440x43Z 274 22 11 440 4 0.764 0.637
MVR4-480x47Z 298 22 11 480 4 0.764 0.637
