MVR系列

MVR9/MVREU9系列

產品型號:MVR9/MVREU9系列
產品價格:來電洽詢
交貨天數:來電洽詢
最少訂購量:來電洽詢

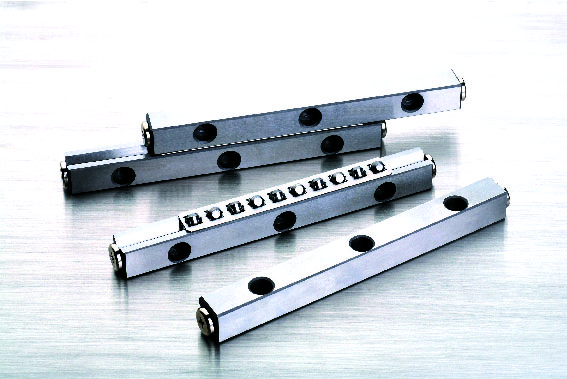

交叉滾柱滑座,它是一種高剛性、高精度的有限型式的直線運動導軌滑座。
採用以V字型為軌道槽的兩根滑軌間,放入圓柱型的滾子作為直線導軌,因為滾子正交排列,所以它可承受來自不同方向的負荷。因摩擦抵抗力微小、無噪音、高剛性、高精度,即使在高速下也能安定作動。
此產品之交叉滾子夾於工作台及基座之間,其防止交叉滾子散落,但工作性能仍為直線運動導軌。
廣泛應用在精密儀器設備,如光學儀表、光學工作台、裝卸設備等各種選擇。
(如以上敘述有異或需洽詢,請來電或EMAIL至敝司,將有專人為您服務!!)

產品詢問

型號表

型號 最大行程
(mm)
主要尺寸
(mm)
基本額定負荷(每個滾柱) 下載
組合尺寸 A 組合尺寸 W 組合尺寸 Lo Da Cz
(kN)
Coz
(kN)
型錄 2D圖
MVR9- 200x10Z 118 40(44) 20(22) 200 9 4.31 4.36
MVR9- 300x15Z 178 40(44) 20(22) 300 9 4.31 4.36
MVR9- 400x20Z 238 40(44) 20(22) 400 9 4.31 4.36
MVR9- 500x25Z 298 40(44) 20(22) 500 9 4.31 4.36
MVR9- 600x30Z 358 40(44) 20(22) 600 9 4.31 4.36
MVR9- 700x35Z 418 40(44) 20(22) 700 9 4.31 4.36
MVR9- 800x40Z 478 40(44) 20(22) 800 9 4.31 4.36
MVR9- 900x45Z 538 40(44) 20(22) 900 9 4.31 4.36
MVR9-1000x50Z 598 40(44) 20(22) 1000 9 4.31 4.36
MVR9-1100x55Z 658 40(44) 20(22) 1100 9 4.31 4.36
MVR9-1200x60Z 718 40(44) 20(22) 1200 9 4.31 4.36
